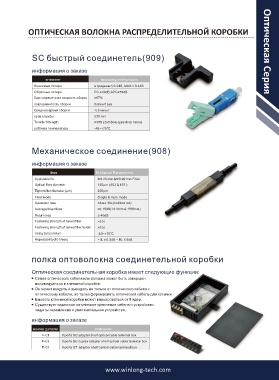

Page 17 - 打印

ОПТИЧЕСКАЯ ВОЛОКНА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ

SC быстрый соединетель(909) Оптическая Серия

информация о заказе
элемент производительность
Вносимые потери в среднем≤0.2dB, MAX≤0.4dB
Обратные потери PC:≥40dB,APC≥55dB
Единовременная скорость сборки ≥97%
повторяемтость сборки более 5 раз
Среднее время сборки ≤3 минут
срок службы ≥30 лет
Tensile Strength ≥30N (2x3 Bow-type drop cable)
рабочая температура -40~+75℃

Механическое соединение(908)

информация о заказе
Item Technical Parameters
Applicable for Φ0.25 mm &Φ0.90 mm Fiber
Optical fiber diameter 125μm ( 652 & 657 )
Tight buffer diameter (μm) 250μm
Fiber mode Single & multi mode
Operation time About 10s(no fiber cut)
Average Insert loss ≤0.15dB(1310nm & 1550nm)
Return loss ≤-40dB
Fastening strength of naked fiber >5 N
Fastening strength of naked fiber holder >8 N
Using temperature -40~+75℃
Repeatability(10 times) △ IL ≤ 0.2dB △ RL ≤ 5dB

полка оптоволокна соединетельной коробки

Оптическая соединетельная коробка имеет следующие функции:
Сплав оптического кабеля или волокна может быть завершен
индивидуально в клеммной коробке.
Он может входить и выходить не только от оптического кабеля к
оптическому кабелю, но также формировать оптический кабель для косички.
Емкость клеммной коробки может варьироваться от 8 ядер.
Существует надежное оптическое крепление кабеля и устройство
защиты заземления и уплотнительное устройство.
информация о заказе

номер детали описание
F-C1 8 ports SC adapter shelf optical cable terminal box
F-C2 8 ports SC duplex adapter shelf optical cable terminal box
F-C3 8 ports ST adapter shelf optical cable terminal box

www.winlong-tech.com
