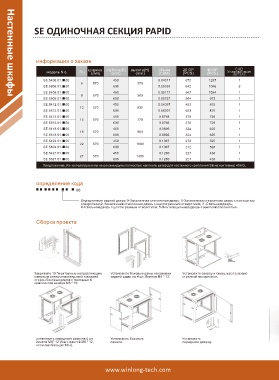

SE ОДИНОЧНАЯ СЕКЦИЯ PAPID

информация о заказе

ширина глубина(D) высота(H) объем 20 GP 40 GP CKD
модель N o. RU (mm) (mm) (mm) (CBM) (PCS) (PCS) Упаковочные
детали
SE.5406.01.■00 450 0.04317 672 1297 1
6 570 370
SE.5606.01.■00 600 0.05353 542 1046 2
SE.5409.01.■00 450 0.05117 567 1094 1
9 570 500
Настенные шкафы
SE.5609.01.■00 600 0.05757 504 973 1
SE.5412.01.■00 450 0.06397 453 875 1
12 570 635
SE.5612.01.■00 600 0.06397 453 875 1
SE.5415.01.■00 450 0.0768 378 729 1
15 570 770
SE.5615.01.■00 600 0.0768 378 729 1
SE.5418.01.■00 450 0.0896 324 625 1
18 570 900
SE.5618.01.■00 600 0.0896 324 625 1
SE.5422.01.■00 450 0.1067 272 525 1
22 570 1080
SE.5622.01.■00 600 0.1067 272 525 1
SE.5427.01.■00 450 0.1280 227 438 1
27 570 1305
SE.5627.01.■00 600 0.1280 227 438 1
Предложение. Из-за перегрузки мы не рекомендуем полностью наклеить шкаф для настенного крепления SE на контейнер 40HQ.

определение кода
00

Определение задней двери:0-Закаленная стеклянная дверь; 1-Закаленная стеклянная дверь с полосатым
отверстием;2-Закаленная стеклянная дверь с шестигранным отверстием; 3 -Стальная дверь;
4-Стальная дверь с шестигранным отверстием; 5-Вентиляционная дверь с высокой плотностью.

Сборка проекта

Закрепите 19 "монтажные направляющие Установите боковые рамы на канавки Установите сверху и снизу, как показано
к первым отверстиям верхней и нижней задней рамы на 4 шт. Винтов M6 * 12. стрелкой на картинке.
сторон боковых рамок с помощью 4
комплектов винтов M5 * 10.

установить переднюю раму на 4 шт. Установить боковые Установить
винтов M6* 12 (6 шт. винтов M6 * 12, панели. переднюю дверцу.
если они больше 18U).
