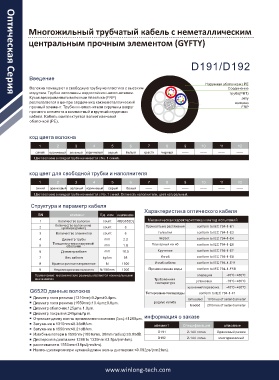

Многожильный трубчатый кабель с неметаллическим

центральным прочным элементом (GYFTY)

D191/D192

Введение
Наружная оболочка из PE
Волокна помещают в свободную трубку из пластика с высоким Соединение
модулем. Трубки заполнены водостойким наполнителем. труба(PBT)
Оптическая Серия
Кусок армированного волокном пластика (FRP) Jelly
располагается в центре сердечника как неметаллический волокно
прочный элемент. Трубки и наполнители скручены вокруг FRP
прочного элемента в компактный и круглый сердечник
кабеля. Кабель комплектуется полиэтиленовой
оболочкой (PE).

код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый серый белый крастн черный —— —— —— ——
Цвет волокна в каждой трубе начинается сNo. 1 синий.

код цвет для свободной трубки и наполнителя

1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый серый белый —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается с No. 1 синий. Если есть наполнители, цвет натуральный.

Структура и параметр кабеля
Характеристика оптического кабеля
SN элемент Ед. изм значение
1 Количество волокон count 48(G652D) Механическая характеристика и метод испытаний
2 Количество волокон на count 8 Прочность на растяжение conform to IEC 794-1-E1
пробирку(макс)
3 Количество элементов count 6 толкотня conform to IEC 794-1-E3
4 Диаметр трубы mm 2.2 Impact conform to IEC 794-1-E4
Толщина стенки наружной Повторный изгиб
5 оболочки mm 1.8 conform to IEC 794-1-E6
6 Диаметр кабеля mm 10.5 Кручение conform to IEC 794-1-E7
7 Вес кабеля kg/km 98 Изгиб conform to IEC 794-1-E8
8 Краткосрочное напряжение N 1500 Изгиб кабеля conform to IEC 794-1-E11
9 Недолгосрочная толкотня N/100mm 1000 Проникновение воды conform to IEC 794-1-F5B
Примечание: механические размеры являются номинальными операция -40℃~+60℃
значениями. Требования к -10℃~+60℃
температуре установка
хранение\перевозка -40℃~+60℃
G652D данные волокна Тестирование температуры conform to IEC 794-1-F1
Диаметр поля режима (1310nm):9.2μm±0.4μm. Unloaded
10 times of outer diameter
Диаметр поля режима (1550nm):10.4μm±0.8μm. радиус изгиба loaded
20 times of outer diameter
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m.
Отрежьте длину волны привязанного волокна ( cc):≤1260μm. информация о заказе
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km.
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB. D191 2-144 cores Одиночный режим
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km). D192 2-144 cores многорежимный
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
