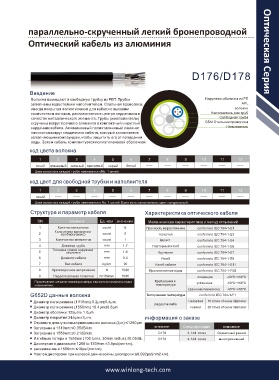

P. 5
параллельно-скрученный легкий бронепроводной
Оптический кабель из алюминия Оптическая Серия
D176/D178
Введение
Волокна помещают в свободную трубку из PBT. Трубки Наружная оболочка из PE
заполнены водостойким наполнителем. Стальная проволока, APL
иногда покрытая полиэтиленом для кабеля с высоким волокно
количеством волокон, располагается в центре сердечника в Наполнитель для труб
качестве металлического элемента. Трубы (и наполнители) Свободная труба
скручены вокруг прочного элемента в компактный и круглый CSM Стальная проволока
сердечник кабеля. Алюминиевый полиэтиленовый ламинат Наполнитель
наносится вокруг сердечника кабеля, который заполняется
заполняющим компаундом,чтобы защитить его от попадания
воды. Затем кабель комплектуется полиэтиленовой оболочкой.
код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый серый белый —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается сNo. 1 синий.
код цвет для свободной трубки и наполнителя
1 2 3 4 5 6 7 8 9 10 11 12
синий —— —— —— —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается с No. 1 синий. Если есть наполнители, цвет натуральный.
Структура и параметр кабеля Характеристика оптического кабеля
SN элемент Ед. изм значение Механическая характеристика и метод испытаний
1 Количество волокон count 6 Прочность на растяжение conform to IEC 794-1-E1
Количество волокон на
2 пробирку(макс) count 6 толкотня conform to IEC 794-1-E3
3 Количество элементов count 1 Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 1.7 Повторный изгиб conform to IEC 794-1-E6
Толщина стенки наружной
5 оболочки mm 1.8 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 9.3 Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 90 Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 1500 Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 1000 операция -40℃~+60℃
Примечание: механические размеры являются номинальными Требования к установка -10℃~+60℃
значениями. температуре
хранение\перевозка -40℃~+60℃
G652D данные волокна Тестирование температуры Unloaded
conform to IEC 794-1-F1
10 times of outer diameter
Диаметр поля режима (1310nm):9.2μm±0.4μm. loaded
Диаметр поля режима (1550nm):10.4μm±0.8μm. радиус изгиба 20 times of outer diameter
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m. информация о заказе
Отрежьте длину волны привязанного волокна ( cc):≤1260μm.
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km. D176 2-144 cores Одиночный режим
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB. D178 2-144 cores многорежимный
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km).
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
www.winlong-tech.com
