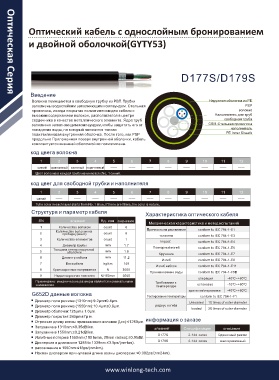

Оптический кабель с однослойным бронированием

и двойной оболочкой(GYTY53)

D177S/D179S

Введение
Оптическая Серия
Волокна помещаются в свободную трубку из PBT. Трубки Наружная оболочка из PE
заполнены водостойким заполняющим компаундом. Стальная PSP
проволока, иногда покрытая полиэтиленом для кабеля с волокно
высоким содержанием волокон, располагается в центре Наполнитель для труб
сердечника в качестве металлического элемента. Ядро труб свободная труба
заполнено заполняющим компаундом,чтобы защитить его от CSM-Стальная проволока
попадания воды, на который наносится тонкая наполнитель
полиэтиленовая внутренняя оболочка. После того, как PSP PE Inner Sheath
продольно Приложенная поверх внутренней оболочки, кабель
комплектуется внешней оболочкой из полиэтилена.
код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается сNo. 1 синий.
код цвет для свободной трубки и наполнителя
1 2 3 4 5 6 7 8 9 10 11 12
синий —— —— —— —— —— —— —— —— —— —— ——
Tube color in each layer starts from No. 1 Blue. If there are fillers, the color is nature.
Структура и параметр кабеля Характеристика оптического кабеля

SN элемент Ед. изм значение
Механическая характеристика и метод испытаний
1 Количество волокон count 6
Количество волокон на Прочность на растяжение conform to IEC 794-1-E1
2 пробирку(макс) count 6 толкотня conform to IEC 794-1-E3
3 Количество элементов count 1
Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 1.7 Повторный изгиб
Толщина стенки наружной conform to IEC 794-1-E6
5 оболочки mm 1.8 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 11.2
Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 140
Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 3000
Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 3000
операция -40℃~+60℃
Примечание: механические размеры являются номинальными Требования к
значениями. температуре установка -10℃~+60℃
хранение\перевозка -40℃~+60℃
G652D данные волокна Тестирование температуры conform to IEC 794-1-F1
Диаметр поля режима (1310nm):9.2μm±0.4μm. Unloaded
10 times of outer diameter
Диаметр поля режима (1550nm):10.4μm±0.8μm. радиус изгиба loaded
Диаметр оболочки:125μm± 1.0μm. 20 times of outer diameter
Диаметр покрытия:245μm±7μ m.
Отрежьте длину волны привязанного волокна ( cc):≤1260μm. информация о заказе
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km.
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB. D177S 2-144 cores Одиночный режим
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km). D179S 2-144 cores многорежимный
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
