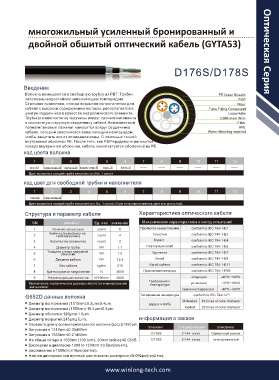

многожильный усиленный бронированный и

двойной обшитый оптический кабель (GYTA53) Оптическая Серия

D176S/D178S

Введение
Волокна помещаются в свободную трубку из PBT. Трубки PE Outer Sheath
заполнены водостойким заполняющим компаундом. PSP
Стальная проволока, иногда покрытая полиэтиленом для Fiber
кабеля с высоким содержанием волокон,располагается в Tube Filling Compound
центре сердечника в качестве металлического элемента. Loose tube
Трубы (и наполнители) скручены вокруг прочногоэлемента CSM-steel Wire
в компактную и круглую сердечнику кабеля.Алюминиевый Filler
полиэтиленовый ламинат наносится вокруг сердечника APL
кабеля, который заполняется заполняющим компаундом, Water-blocking material
чтобы защитить его от попадания воды. С помощью тонкой
внутренней оболочки PE. После того, как PSP продольно наносится
поверх внутренней оболочки, кабель комплектуется оболочкой из PE.
код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый серый белый —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается сNo. 1 синий.
код цвет для свободной трубки и наполнителя
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый —— —— —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается с No. 1 синий. Если есть наполнители, цвет натуральный.
Структура и параметр кабеля Характеристика оптического кабеля
SN элемент Ед. изм значение Механическая характеристика и метод испытаний
1 Количество волокон count 8 Прочность на растяжение conform to IEC 794-1-E1
Количество волокон на толкотня conform to IEC 794-1-E3
2 пробирку(макс) count 4
3 Количество элементов count 2 Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 1.7 Повторный изгиб conform to IEC 794-1-E6
Толщина стенки наружной
5 оболочки mm 1.8 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 12.4 Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 210 Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 3000 Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 3000 операция -40℃~+60℃
Требования к
Примечание: механические размеры являются номинальными температуре установка -10℃~+60℃
значениями.
хранение\перевозка -40℃~+60℃
conform to IEC 794-1-F1
G652D данные волокна Тестирование температуры Unloaded
10 times of outer diameter
Диаметр поля режима (1310nm):9.2μm±0.4μm. радиус изгиба loaded
Диаметр поля режима (1550nm):10.4μm±0.8μm. 20 times of outer diameter
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m. информация о заказе
Отрежьте длину волны привязанного волокна ( cc):≤1260μm.
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km. D176S 2-144 cores Одиночный режим
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB. D178S 2-144 cores многорежимный
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km).
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
