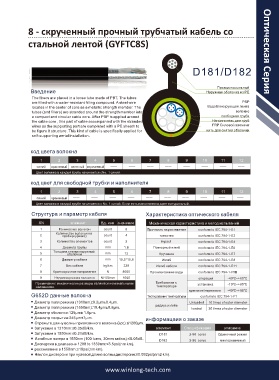

8 - скрученный прочный трубчатый кабель со

стальной лентой (GYFTC8S) Оптическая Серия

D181/D182

Провод посыльный
Введение Наружная оболочка из PE
The fibers are placed in a loose tube made of PBT. The tubes
are filled with a water-resistant filling compound. A steel wire PSP
locates in the center of core as a metallic strength member. The Водоблокирующяя лента
tubes (and fillers) are stranded around the strength member into волокно
a compact and circular cable core. After PSP is applied around свободная труба
the cable core , this part of cable accompanied with the stranded Наполнитель для труб
wires as the supporting part are completed with a PE sheath to FRP Силовой элемент
be figure 8 structure. This kind of cable is specifically applied for нить для снятия оболочки
self-supporting aerial installation.

код цвета волокна

1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается сNo. 1 синий.

код цвет для свободной трубки и наполнителя
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый —— —— —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается с No. 1 синий. Если есть наполнители, цвет натуральный.
Структура и параметр кабеля Характеристика оптического кабеля
SN элемент Ед. изм значение Механическая характеристика и метод испытаний
1 Количество волокон count 8 Прочность на растяжение conform to IEC 794-1-E1
Количество волокон на
2 пробирку(макс) count 4 толкотня conform to IEC 794-1-E3
3 Количество элементов count 2 Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 1.8 Повторный изгиб conform to IEC 794-1-E6
Толщина стенки наружной
5 оболочки mm 12 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 19.5*10.8 Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 220 Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 8000 Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 1000 операция -40℃~+60℃
Примечание: механические размеры являются номинальными Требования к установка -10℃~+60℃
значениями. температуре
хранение\перевозка -40℃~+60℃
G652D данные волокна Тестирование температуры conform to IEC 794-1-F1
Диаметр поля режима (1310nm):9.2μm±0.4μm. Unloaded
10 times of outer diameter
Диаметр поля режима (1550nm):10.4μm±0.8μm. радиус изгиба loaded
20 times of outer diameter
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m. информацaия о заказе
Отрежьте длину волны привязанного волокна ( cc):≤1260μm.
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km. D181 2-96 cores Одиночный режим
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB. D182 2-96 cores многорежимный
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km).
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
