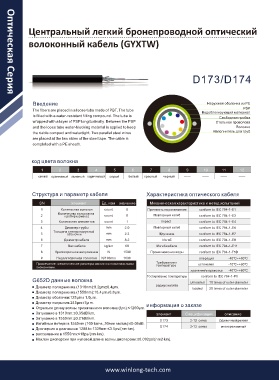

P. 2
Центральный легкий бронепроводной оптический
волоконный кабель (GYXTW)
D173/D174
Оптическая Серия
Введение Наружная оболочка из PE
PSP
The fibers are placed in a loose tube made of PBT. The tube Водоблокирующий материал
is filled with a water-resistant filling compound. The tube is Свободная пробка
wrapped with a layer of PSP longitudinally. Between the PSP Стальная проволока
and the loose tube water-blocking material is applied to keep Волокно
the cable compact and watertight. Two parallel steel wires Наполнитель для труб
are placed at the two sides of the steel tape. The cable is
completed with a PE sheath.
код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый серый белый красный черный —— —— —— ——
Структура и параметр кабеля Характеристика оптического кабеля
SN элемент Ед. изм значение Механическая характеристика и метод испытаний
1 Количество волокон count 8 Прочность на растяжение conform to IEC 794-1-E1
Количество волокон на
2 пробирку(макс) count 8 Повторный изгиб conform to IEC 794-1-E3
3 Количество элементов count 1 Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 2.0 Повторный изгиб conform to IEC 794-1-E6
Толщина стенки наружной
5 оболочки mm 2.3 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 8.2 Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 68 Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 1500 Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 1000 операция -40℃~+60℃
Примечание: механические размеры являются номинальными Требования к установка -10℃~+60℃
температуре
значениями.
хранение\перевозка -40℃~+60℃
Тестирование температуры conform to IEC 794-1-F1
G652D данные волокна Unloaded
10 times of outer diameter
Диаметр поля режима (1310nm):9.2μm±0.4μm. радиус изгиба loaded
20 times of outer diameter
Диаметр поля режима (1550nm):10.4μm±0.8μm.
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m. информация о заказе
Отрежьте длину волны привязанного волокна ( cc):≤1260μm.
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km. D173 2-12 cores Одиночный режим
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB.
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km). D174 2-12 cores многорежимный
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
www.winlong-tech.com
