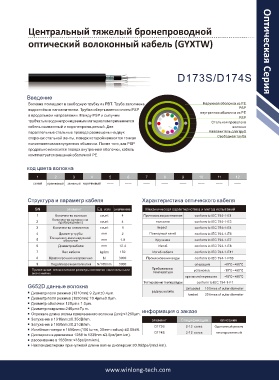

Центральный тяжелый бронепроводной
оптический волоконный кабель (GYXTW) Оптическая Серия
D173S/D174S
Введение
Волокна помещают в свободную трубку из PBT. Труба заполнена Наружная оболочка из PE
водостойким наполнителем. Трубка обертывается слоем PSP PSP
в продольном направлении. Между PSP и сыпучим внутренняя оболочка из PE
PSP
трубчатым водонепроницаемым материалом применяется Стальная проволока
кабель компактный и водонепроницаемый. Две волокно
параллельные стальные провода размещены на двух Наполнитель для труб
сторонах стальной ленты, поверх которой наносится тонкая Свободная труба
полиэтиленовая внутренняя оболочка. После того, как PSP
продольно наносится поверх внутренней оболочки, кабель
комплектуется внешней оболочкой PE.
код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый —— —— —— —— —— —— —— ——
Структура и параметр кабеля Характеристика оптического кабеля
SN элемент Ед. изм значение Механическая характеристика и метод испытаний
1 Количество волокон count 4 Прочность на растяжение conform to IEC 794-1-E1
Количество волокон на
2 пробирку(макс) count 4 толкотня conform to IEC 794-1-E3
3 Количество элементов count 1 Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 2 Повторный изгиб conform to IEC 794-1-E6
Толщина стенки наружной
5 оболочки mm 1.8 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 12.4 Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 150 Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 3000 Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 3000 операция -40℃~+60℃
Примечание: механические размеры являются номинальными Требования к установка -10℃~+60℃
значениями. температуре
хранение\перевозка -40℃~+60℃
Тестирование температуры conform to IEC 794-1-F1
G652D данные волокна Unloaded
10 times of outer diameter
Диаметр поля режима (1310nm):9.2μm±0.4μm. радиус изгиба loaded
20 times of outer diameter
Диаметр поля режима (1550nm):10.4μm±0.8μm.
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m. информация о заказе
Отрежьте длину волны привязанного волокна ( cc):≤1260μm.
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km. D173S 2-12 cores Одиночный режим
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB.
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km). D174S 2-12 cores многорежимный
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
