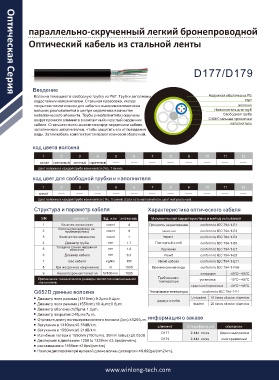

параллельно-скрученный легкий бронепроводной
Оптический кабель из стальной ленты
D177/D179
Введение
Волокна помещают в свободную трубку из PBT. Трубки заполнены Наружная оболочка из PE
Оптическая Серия
водостойким наполнителем. Стальная проволока, иногда PSP
покрытая полиэтиленом для кабеля с высоким количеством волокно
волокон, располагается в центре сердечника в качестве Наполнитель для труб
металлического элемента. Трубы (и наполнители) скручены Свободная труба
вокруг прочного элемента в компактный и круглый сердечник CSM Стальная проволока
кабеля. Стальная лента наносится вокруг сердечника кабеля, наполнитель
заполненного заполнителем, чтобы защитить его от попадания
воды. Затем кабель комплектуется полиэтиленовой оболочкой.
код цвета волокна
1 2 3 4 5 6 7 8 9 10 11 12
синий оранжевый зеленый коричневый —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается сNo. 1 синий.
код цвет для свободной трубки и наполнителя
1 2 3 4 5 6 7 8 9 10 11 12
синий —— —— —— —— —— —— —— —— —— —— ——
Цвет волокна в каждой трубе начинается с No. 1 синий. Если есть наполнители, цвет натуральный.
Структура и параметр кабеля Характеристика оптического кабеля
SN элемент Ед. изм значение Механическая характеристика и метод испытаний
1 Количество волокон count 4 Прочность на растяжение conform to IEC 794-1-E1
Количество волокон на
2 пробирку(макс) count 4 толкотня conform to IEC 794-1-E3
3 Количество элементов count 1 Impact conform to IEC 794-1-E4
4 Диаметр трубы mm 1.7 Повторный изгиб conform to IEC 794-1-E6
Толщина стенки наружной
5 оболочки mm 1.8 Кручение conform to IEC 794-1-E7
6 Диаметр кабеля mm 9.3 Изгиб conform to IEC 794-1-E8
7 Вес кабеля kg/km 105 Изгиб кабеля conform to IEC 794-1-E11
8 Краткосрочное напряжение N 1500 Проникновение воды conform to IEC 794-1-F5B
9 Недолгосрочная толкотня N/100mm 1000 операция -40℃~+60℃
Примечание: механические размеры являются номинальными Требования к установка -10℃~+60℃
значениями. температуре
хранение\перевозка -40℃~+60℃
G652D данные волокна Тестирование температуры Unloaded
conform to IEC 794-1-F1
10 times of outer diameter
Диаметр поля режима (1310nm):9.2μm±0.4μm. радиус изгиба loaded
Диаметр поля режима (1550nm):10.4μm±0.8μm. 20 times of outer diameter
Диаметр оболочки:125μm± 1.0μm.
Диаметр покрытия:245μm±7μ m.
Отрежьте длину волны привязанного волокна ( cc):≤1260μm. информация о заказе
Затухание в 1310nm:≤0.35dB/km. элемент Спецификация описание
Затухание в 1550nm:≤0.21dB/km.
Изгибные потери в 1550nm (100 turns, 30mm radius):≤0.05dB. D177 2-144 cores Одиночный режим
Дисперсия в диапазоне 1288 to 1339nm:≤3.5ps/(nm km). D179 2-144 cores многорежимный
рассеивание в 1550nm:≤18ps/(nm km).
Наклон дисперсии при нулевой длине волны дисперсии:≤0.092ps/(nm2 km).
